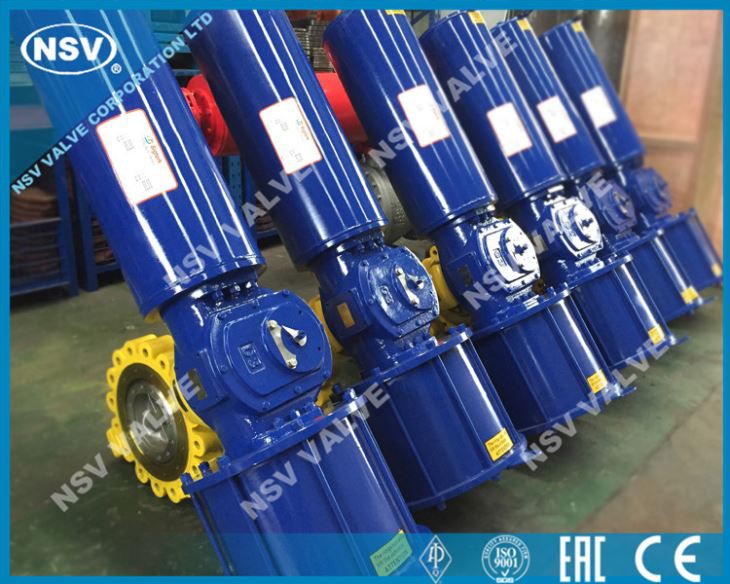

Pneumaattinen toimilaitteen peruutusventtiili

Tuotteen yksityiskohdat

NSV-paineilmatoimilaitteen peruutusventtiili, jota voidaan käyttää virtauksen eristämiseen tai säätämiseen. Sulkemismekanismi on levyn muodossa. Toiminta on samanlainen kuin palloventtiilin, joka mahdollistaa nopean sulkemisen. Perhonen venttiilit ovat yleensä suosittuja, koska ne ovat halvemmat muihin venttiilimalleihin kuin myös kevyempiä, mikä tarkoittaa vähemmän tukea. Kiekko on sijoitettu putken keskelle, levyn läpi kulkeva sauva on kytketty toimilaitteeseen venttiilin ulkopuolella. Toimilaitetta kiertämällä levy kääntyy joko virtauksen suuntaisesti tai kohtisuoraan.

Sovellettava standardi
Suunnittelustandardi: API 609, MSS SP-67, MSS SP-68, BS 5155
Kasvokkain: API 609, ASME B16.10, BS 5155, EN1092
Yhteyden loppu: ASME B16.5, ASME B16.47
Tarkastus ja testi: API 598

Tuotevalikoima
Koko: 2 "~ 36" (DN50 ~ DN900)
Arvio: ANSI 150 kiloa ~ 600 kiloa
Korin materiaalit: hiiliteräs, ruostumaton teräs, seosteräs, kaksipuolinen teräs.
Levyn tiivistys: PTFE, grafiittilaminoitu
Käyttö: Vipu, Vaihde, Sähkö, Pneumaattinen, Hydraulinen

Suunnitteluominaisuuksia
Kolminkertainen eksentrinen muotoilu
Metalli metalliksi, kumi, istuin PTFE
Kaksisuuntainen palvelu
Kiekko-, kansi- tai laippakytkentä

RAKENNE OMINAISUUDET

LAMINOIDU LEVYTTI

Vääntömomentti venttiilin sulkemisen aikana tarjoaa tasaiset voimat venttiilin istukan koko kehän ympäri. Joustava tiiviste taipuu ja antaa virran olettaen istuimen muodon. Painevoimat, jotka jakautuvat tasaisesti kehän ympärille, tarjoavat tiukan kaksisuuntaisen sulkeutumisen. Tiivisteen joustavuus antaa venttiilin rungolle ja levylle koskettaa tai laajentua, ilman lämpötilanvaihteluista johtuvaa juuttumisen riskiä.

NSV tarjoaa ylimääräisen jäykän kiinnitysrenkaan ruuveilla, jotka on suunniteltu vastauksena ASME-stree-laskelmiin.

1) Istuin on kovapintainen Stelliten kanssa vakiona.

2) Tiiviste on kierretty kierrellä SS / grafiitti nollavuotojen aikaansaamiseksi.

Torqsealin edistyksellisessä suunnittelussa on 3-suuntainen epäkeskeisyys ja ainutlaatuinen elliptinen istuimen geometria, joka varmistaa koko istuimen ympärillä olevan puristustiivistyksen ja “tiukan”, kuplattoman venttiilin.

Korotettu, kartiomainen istuin estää kiinteää rakennetta häiritsemästä tiivistettä. Istuin on kovapintainen Stelliten kanssa, jotta se voi suorittaa vaikean käytön (pehmeän SS316-kovapinnan sijasta).

Venttiilien tunnistaminen ennen putkistoon asennusta

1.Kummankin venttiilin rungossa on ruostumattoman teräksen tyyppikilpi. Tyyppikilvessä on yksityiskohdat, kuten venttiilin koko, luokka, rakennemateriaali ja venttiilin sarjanumero, tyypillinen tyyppikilpi on esitetty alla:

2.Tag-numero kiinnitetään myös venttiiliin, jos sitä pyydetään tilauksen yhteydessä.

Ohje

1. K: Mikä on venttiilien takuu?
V: Venttiilien takuuajan on oltava 18 kuukautta lähetyspäivästä tai 12 kuukautta asennuksesta, sen mukaan kumpi tapahtuu ensin.

2. K: Mikä on lähetyspakkaus?

V: Sen laatikko pienille venttiileille (näyte) ja vanerikotelolle (älä tuhota).

3.Q: Onko MOQ: ta?

： Nro voimme hyväksyä 1setin, mutta lisäkustannuksista on 150,00 dollaria (vientiprosessi), jos tilauksen arvo on 2000,00 dollaria.
