Kuinka valita oikea siiviläsiivilä
Siivilän määritelmä ja tarkoitus
Siivilöitä käytetään normaalisti siivilän jälkeen asennettujen putkilinjan ja öljyprosessilaitteiden suojaamiseen. Siiviliemme suojaamat laitteet ovat yleensä kalliimpia kuin siivilän koko asennuskustannukset. Myös tämä laite on kriittinen putkilinjan tai prosessin toiminnalle.
Siivilät käyttävät rei'itettyjä ja / tai metalliverkkoväliaineita siivilöintitarkoituksiin. Nämä materiaalit ovat "kaksidimensionaalisia", eli niillä ei ole kapasiteettia "syvyys" tai "lika pitäminen". Tämä tarkoittaa, että kun roskapartikkeli tarttuu kiristävään väliaineeseen, aukko on tukossa tai tukossa. Tämä johtaa vähentyneeseen käytettävissä olevaan aukkoon virtaukselle. Siivilän mitoitus ja valinta ovat kriittisiä puhdistusjakson varmistamiseksi, hiukkaskoon säilyttäminen ja painehäviövaatimukset saavutetaan.
Johdanto:
Yksi tärkeimmistä suunnittelunäkökohdista siivilää ostettaessa on venytyselementin reiän tai silmäkoon määrittäminen. Rasittava elementti (yleisesti
kutsutaan WYE-siivilöiden seulaksi ja korisuodattimien koriksi) on mekaaninen suodatin, joka poistaa ja pidättää hiukkaset, jotka ovat liian suuria läpäisemään, mutta sallivat virtaavan väliaineen (nesteen tai kaasun) esteetön kulkemisen. Tätä prosessia on havainnollistettu kuvassa 1. Puhdistamalla virtaava väliaine siivilöintielementti auttaa suojaamaan kalliita loppupään laitteita, kuten pumppuja, mittareita, suihkusuuttimia, kompressoreita ja turbiineja.
Siivilän tulisi olla aina asennettava pumppujen ja muiden kalliiden, loppupään laitteiden eteen, jotta varmistetaan asianmukainen suojaus ja häiriötön toiminta. Tämä pätee jopa GG-lauseisiin; puhtaat viivat" Suojaa vaa'alta ja vahingossa päässeiltä esineiltä, kuten: työkalut, tiivisteet, mutterit tai pultit.
Avauskoon määrittäminen
Yleensä seulan aukkojen tulisi olla noin puolet suurimman sallitun hiukkasen halkaisijasta. Suurin sallittu hiukkanen määritellään hiukkaseksi, joka voi kulkea alavirran laitteiden läpi vahingoittamatta. Esimerkiksi, jos suurin sallittu hiukkanen on 1/16 tuumaa kuin näytön aukko määritettäisiin 1/32 tuumaksi. Hiukkasten koon lisäksi virtaavan väliaineen roskien määrä on otettava huomioon määritettäessä sopivaa aukon kokoa.Kiinnityselementtejä voidaan käyttää vain liukenemattomien kelluvien epäpuhtauksien poistamiseen. Yleisin hiukkasten pidätysalue on 1 tuuma 40 mikroniin (0,0015 tuumaa). Katso kuvasta 2 eri tavallisten hiukkasten kokojen vertailu.
Avauskoon määrittäminen:
Yleinen virhe on määritellä näytön aukko, joka on pieni sovellukselle. Tämä voi johtaa ylikuormitukseen, ja sitä tulisi välttää seuraavista syistä:
• Ylläpitokustannukset kasvavat huomattavasti liiallisten puhdistusvaatimusten vuoksi.
• Painehäviö kasvaa dramaattisesti.
• Kiristyselementti voi vaurioitua ja epäonnistua.
Joissakin sovelluksissa, jotka edellyttävät hienompaa suodatusta, voi olla suositeltavaa suodattaa asteittain. Tämä saavutetaan asettamalla asteittain pienempiä rasituselementtejä sarjaan.
Rakennusmateriaali:
Riippumatta siivilän kotelomateriaalista, yleisin elementtien kiristämiseen käytetty rakennusmateriaali on ruostumaton teräs. Tämä johtuu ruostumattoman teräksen luontaisesta kestävyydestä. Sellaisena kaikkien venytyselementtien vakiorakennusmateriaali on tyypin 304 ruostumaton teräs. Muita materiaaleja (316 SS, 316L ja Monel) on saatavana hakemuksesta.
Näyttötyypit:
Suodatinelementtejä on yleensä saatavana kolmea tyyppiä: rei'itetyt, teräsverkot ja vahvistetut metalliverkot vuorattuina.
Rei'itetty:

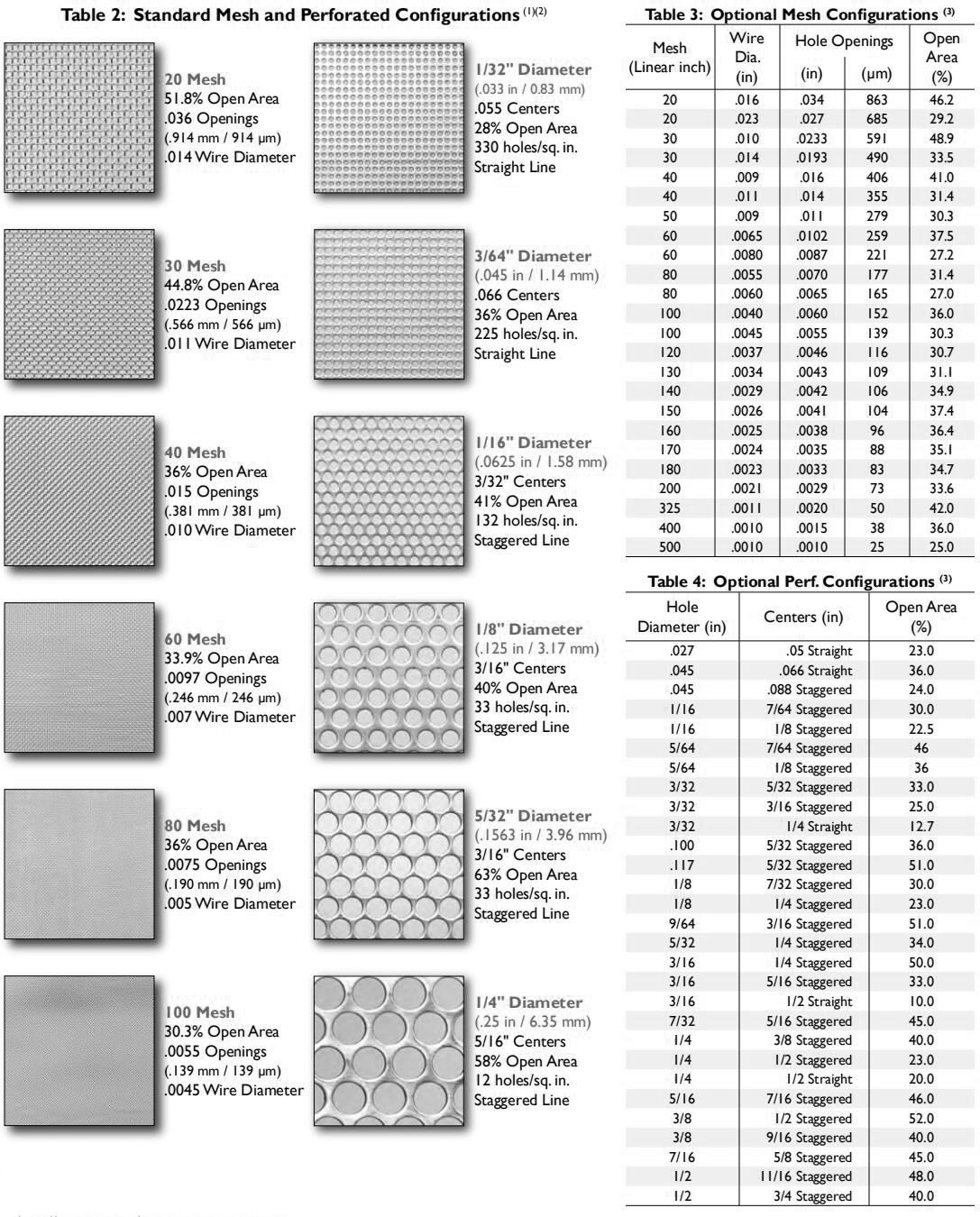

Tarjoamme laajan valikoiman rei'ityskokoja. Valintaprosessin helpottamiseksi suosittelemme vakiorei'ityskokoa, joka soveltuu yleiseen käyttöön jokaiselle siivilätyypille. Perforoinnin vakiokoko on määritetty tarjoamaan paras tasapaino avoimen alueen suhteen (OAR), reikäjärjestelyn ja mittaripaksuuden välillä, mikä johtaa pienimpään painehäviöön. Katso kunkin siivilän&# 39: n tekniset tiedot tavallisista rei'ityskokosuosituksista. Lisäksi taulukossa 4 esitetään yleinen opas veden, höyryn, öljyn, bensiinin ja ilman jännityselementtien kokojen valitsemiseksi.
60 astetta porrastettuPyöreä reiän järjestely
Metalliverkko:
Hienempiin rasitussovelluksiin on saatavana jopa 40 mikronin kokoisia metalliverkkoja. käytämme monofilamenttia, tavallista neliömäistä kudosta, jolla on suuri OAR ja erittäin pieni virtausvastus. Muita kudontatyyppejä, kuten tavallinen hollantilainen ja twillattu hollantilainen kudos, on saatavana myös pyynnöstä. Kuten rei'itetyillä kiristyselementeillä, Wehas on kehittänyt vakiokokoiset silmäkoot, jotka sopivat yleiseen käyttöön jokaiselle siivilätyypille. Kannattamattomat metalliverkkoelementit sopivat vain alle 2 tuuman kokoisiin siivilöihin, jotka on rakennettu 20 tai 30 meshistä ja toimivat matalapaineisissa sovelluksissa (alle 200 psi). Suuremmissa siivilöissä on käytettävä hienompaa silmäkokoa ja korkeamman paineen sovelluksia, joissa on vahvistetut mesh-vuoratut seulat.
Lankaverkko vuorattu:
Useimmissa tapauksissa metalliverkkoa rasittavat elementit on vahvistettu painavammalla, rei'itetyllä metallituella lisätuen tarjoamiseksi. Tavallinen rei'itetty metallipohja on 5/32 tuumaa, mikä tarjoaa erinomaisen tuen vähentämättä merkittävästi OAR: ta.
Lankaverkko
Rei'itetty tausta
