Nykyaikaisissa jäähdytysjärjestelmissä, kuten kaupallisissa ilmastointiyksiköissä, teollisuuden jäähdyttimissä, kylmähuoneissa, lämpöpumpuissa ja kylmäkuljetuksissa, venttiileillä on ratkaiseva rooli kylmäainevirran ohjauksessa. Niiden suorituskyky vaikuttaa suoraan järjestelmän turvallisuuteen, energiatehokkuuteen ja pitkän aikavälin luotettavuuteen. Kaikista venttiilityypeistä palloventtiilejä käytetään laajalti eristämiseen, sulkemiseen ja virtaussuunnan ohjaukseen niiden erinomaisten nesteenkäsittelyominaisuuksien ansiosta. Tässä artikkelissa selitetään toimintaperiaate, tärkeimmät edut, materiaalien yhteensopivuus ja parhaat käytännöt palloventtiilien valinnassa jäähdytyssovelluksissa.
1. Perusrakenne ja toimintaperiaate

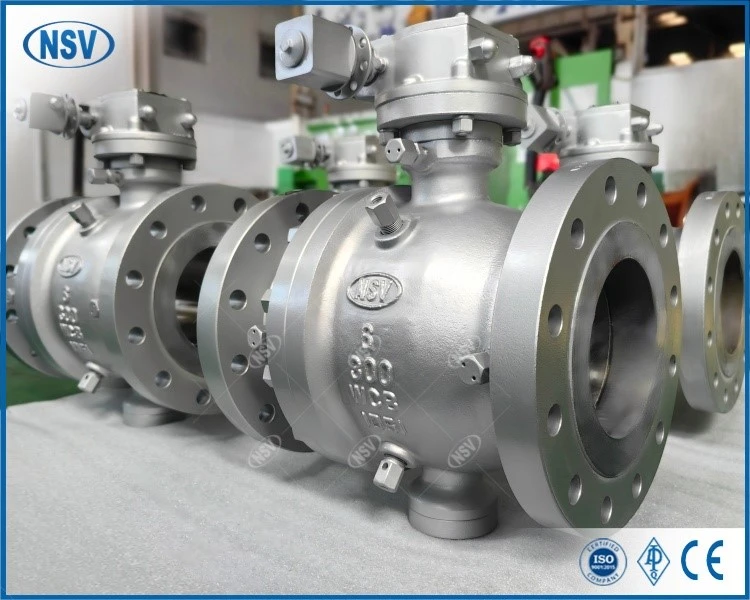

Palloventtiili on neljänneskierros pyörivä venttiili, jonka sulkuelementtinä on ontto rei'itetty pallo. Se koostuu rungosta, pallosta, varresta, tiivisteistä ja päätyliitännöistä. Toiminta saadaan aikaan kääntämällä vartta 90 astetta.
Täysin avoimessa asennossa pallon reikä on linjassa putkilinjan akselin kanssa, mikä mahdollistaa rajoittamattoman kylmäaineen virtauksen. Täysin suljetussa asennossa pallo pyörii 90 astetta niin, että reikä on kohtisuorassa virtausreittiä vastaan, mikä tarjoaa positiivisen sulkeutumisen.
Palloventtiilit luokitellaan reiän muodon mukaan. O-aukon palloventtiileissä on pyöreä aukko, joka on yhtä suuri kuin putken sisähalkaisija. Ne tarjoavat minimaalisen painehäviön ja erinomaisen tiivistyksen, mikä tekee niistä ihanteellisia pois päältä -huoltoon. V-porttipalloventtiilit tarjoavat lineaarisemman virtauksen säädön, mutta niitä käytetään harvoin tavallisissa jäähdytysjärjestelmissä, koska ne on suunniteltu ensisijaisesti modulaatioon, ei eristämiseen.
Jäähdytyssovelluksiin O-aukkoiset täysreikäiset palloventtiilit ovat vakiovalinta niiden alhaisen virtausvastuksen ja luotettavan tiiviin sulkunsa vuoksi.
2. Jäähdytysjärjestelmien palloventtiilien tärkeimmät edut
2.1 Minimaalinen virtausvastus
Täysreikäiset palloventtiilit ylläpitävät suoran läpivirtausreitin ilman rajoituksia. Tämä johtaa merkityksettömään painehäviöön, säilyttää järjestelmän tehokkuuden, vähentää kompressorin työmäärää ja tukee optimaalista suorituskykykerrointa.
2.2 Nopea toiminta
90 asteen käännös mahdollistaa välittömän siirtymisen avoimen ja suljetun tilan välillä. Tämä mahdollistaa nopean eristyksen huolto- tai hätätilanteiden aikana. Kun palloventtiilit on varustettu sähköisillä tai pneumaattisilla toimilaitteilla, ne integroituvat helposti kiinteistönhallintajärjestelmiin tai PLC-pohjaisiin ohjauksiin.
2.3 Korkea tiivistyksen eheys
Edistykselliset istuinmateriaalit, kuten PTFE, vahvistettu PTFE tai metallista metalliin kovat tiivisteet, varmistavat kuplantiiviyden tai luokan VI sulkukyvyn. Tämä minimoi kylmäainevuodot, mikä on välttämätöntä ympäristömääräysten, kuten EU:n F-kaasuasetuksen, noudattamiseksi.
2.4 Laaja lämpötila-alue
Erityisesti suunnitellut matalan lämpötilan palloventtiilit toimivat luotettavasti miinus 60 celsiusasteesta plus 150 celsiusasteeseen. Tämä tekee niistä soveltuvia sekä tavallisiin että syväjäähdytyssykleihin.
2.5 Huollettavuus ja huoltotehokkuus
Palloventtiilien asentaminen komponenttien, kuten suodatinkuivainten, tarkastuslasien tai öljynerottimien, eteen ja jälkeen mahdollistaa paikallisen eristyksen ilman, että koko kylmäainepiiri tyhjenee. Tämä vähentää merkittävästi seisokkeja, kylmäainehävikkiä ja työvoimakustannuksia huollon aikana.
3. Materiaalivalinnan yhteensopivuus kylmäaineiden kanssa on kriittinen
Venttiilin pitkäaikainen luotettavuus riippuu materiaalin oikeasta yhteensopivuudesta tietyn kylmäaineen ja käyttöolosuhteiden kanssa.
Esimerkiksi ammoniakki R717 -järjestelmissä on vältettävä kuparin ja messingin seoksia, koska ammoniakki syövyttää kuparia. Venttiilit on valmistettava ruostumattomasta teräksestä 316L sekä rungolle että kuulalle, ja ne on liitettävä PTFE- tai metallitiivisteillä.
Transkriittisissä hiilidioksidi R744 -järjestelmissä käyttöpaineet voivat ylittää 130 baaria ja CO2:lla on lievä happamuus ja korkea läpäisevyys. Ruostumattomasta teräksestä valmistettuja 316-runkoja yhdessä PCTFE-istuimien kanssa suositellaan rakenteen eheyden ja pitkäaikaisen tiivistyksen varmistamiseksi.
Kaikkien kostuneiden materiaalien, erityisesti polymeerien ja elastomeerien, kemiallinen yhteensopivuus kylmäaineen kanssa on tarkistettava turpoamisen, haurastumisen tai hajoamisen estämiseksi ajan myötä.
4. Sovelluksen huomioitavaa
Palloventtiilit tarjoavat merkittäviä etuja, mutta niitä on käytettävä oikein.
Älä käytä O-aukon palloventtiileitä kuristukseen. Niitä ei ole suunniteltu moduloivaan palveluun. Pitkäaikainen osittainen avaaminen voi saada nopean kylmäaineen syöpymään istukan ja pallon pintaa, mikä johtaa sisäiseen vuotoon tai tärinään.
Useimmat palloventtiilit ovat kaksisuuntaisia, mutta tietyt mallit saattavat vaatia asennuksen tiettyyn virtaussuuntaan. Noudata aina valmistajan merkintöjä.
Kosteudelle tai saastumiselle alttiissa järjestelmissä tarkasta säännöllisesti varren tiiviste ja käyttömomentti juuttumisen estämiseksi.
Johtopäätös
Palloventtiilit ovat välttämättömiä jäähdytysjärjestelmissä niiden alhaisen painehäviön, luotettavan sulkemisen, nopean toiminnan ja vankan suorituskyvyn ansiosta useilla eri lämpötiloilla ja kylmäaineilla. Niiden tehokkuus riippuu kuitenkin oikeasta valinnasta, erityisesti materiaalien yhteensopivuudesta, paineluokituksesta ja aiotusta huollosta. Insinöörien ja järjestelmän suunnittelijoiden on arvioitava huolellisesti kylmäaineen tyyppi, käyttöolosuhteet, ympäristövaatimukset ja huoltotarpeet oikean palloventtiilin määrittämiseksi. Oikein käytettynä palloventtiilit parantavat merkittävästi järjestelmän turvallisuutta, tehokkuutta ja käyttöikää.
